大家应该都知道并不是所有的摄像机都支持内置麦克风和扬声器功能，这时候外接音频设备在某种场合就是一个必要选择。
那么本期由新郑监控安装为大家来科普经销产品中的内置麦克风产品和外接音频产品以及外接音频的具体操作。
首先来看一下经销目前支持内置麦克风和外接拾音器的摄像机型号。
支持内置麦克风
类别 型号
电梯半球 DS-2CD3525F(D)V2-I
小变焦摄像机 DS-2CD3625F(D)-IZS
DS-2CD3725F(D)-IZS
广角系列 DS-2CD3345F(D)P1-I(W)S
DS-2CD3T45F(D)P1-I(W)S
3系列音频海螺
DS-2CD3310F(D)-I(S)
DS-2CD3325F(D)-I(S)
DS-2CD3335F(D)-I(S)
DS-2CD3345F(D)-I(S)
支持外接音频输入输出
类别
型号
全彩系列
DS-2CD3T2(4)7F(D)WD-LS
DS-2CD3T2(4)7(D)WD-LS
广角系列
DS-2CD3T45F(D)P1-I(W)S
DS-2CD3345F(D)P1-I(W)S
智能警戒系列
DS-2CD3T26F(D)WDA2-IS
DS-2CD3T46F(D)WDA2-IS
DS-2CD3326F(D)WDA1-IS
DS-2CD3346F(D)WDA1-IS
全景鱼眼
DS-2CD3935FWD-IWS
DS-2CD3955FWD-IWS
800W星光
DS-2CD3T86F(D)WDV2-IS
DS-2CD3386F(D)WDV2-IS
3系列摄像机
DS-2CD3345F(D)-IS
DS-2CD3145F(D)V2-I(W)S
DS-2CD3335F(D)-IS
DS-2CD3325F(D)-IS
DS-2CD3125F(D)V2-IS
DS-2CD3310F(D)-IS
DS-2CD3110F(D)-I(W)S
音频筒机
DS-2CD3T25F(D)-I5S
DS-2CD3T45F(D)-I5S
随着产品功能的多样化，产品型号也逐渐增多，大家仔细看一下就会发现全部都是后缀带-S类型，是不是很容易分辨。（轻松~）
海康威视拾音器型号
类别
型号
一代拾音器
DS-2FP1021
二代拾音器
DS-2FP2020-A
那么看完适用的摄像机和拾音器型号，让我们来看一下具体的接线操作吧。
01
摄像机接头

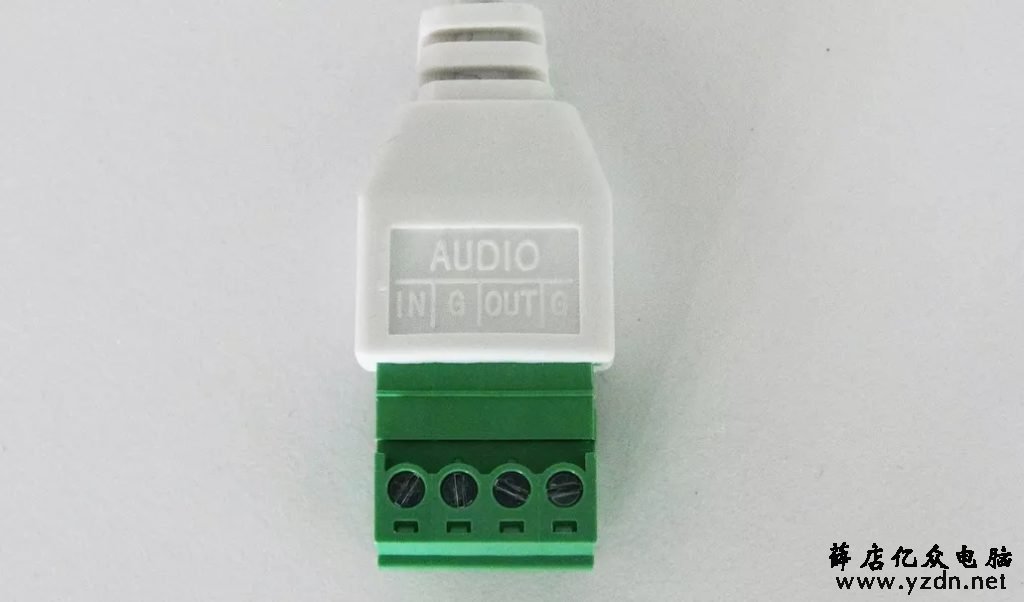

目前经销产品的外接音频接口都是绿色长方形四孔接口。
通过图片可以清晰看到接口标志－AUDIO以及四孔的标注（IN／G／OUT／G）：
① IN－音频信号输入（一般是拾音器接入）；
② G－系统共地端；
③ OUT－音频信号输出（一般为扬声器接出）。
02

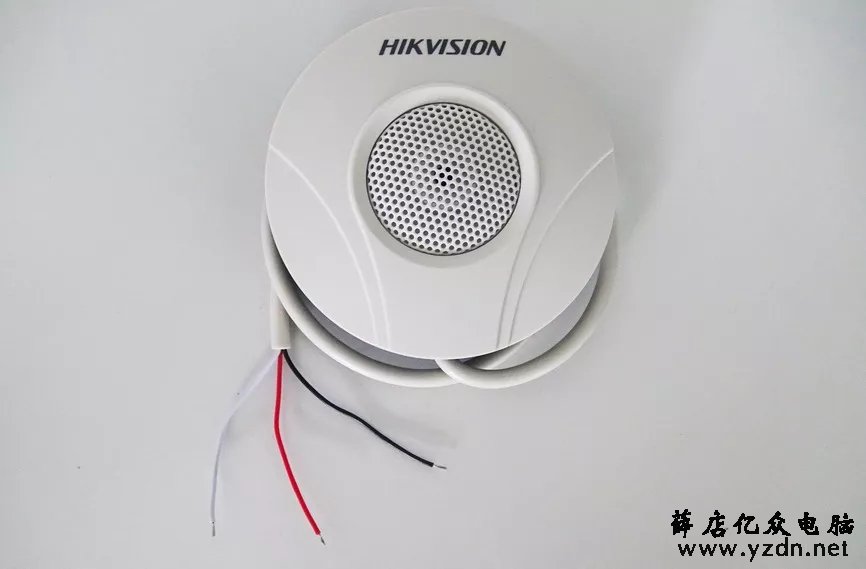

拾音器接头
通常拾音器接口都比较简单，只有三根线，一般是信号线、电源正极，电源负极。
03
接线

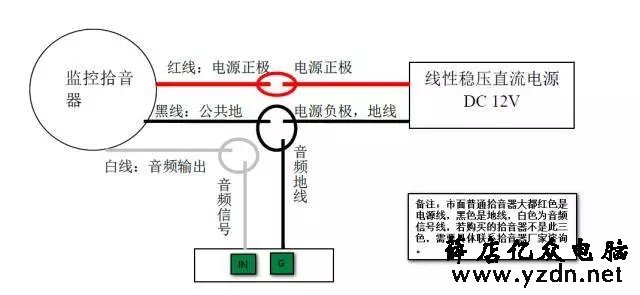

接线其实很简单：
①拾音器负极与电源负极接共地端；
②拾音器信号线接音频输入端IN；
③拾音器正极接电源正极。
ps：扬声器的接法与拾音器一样。
小贴士

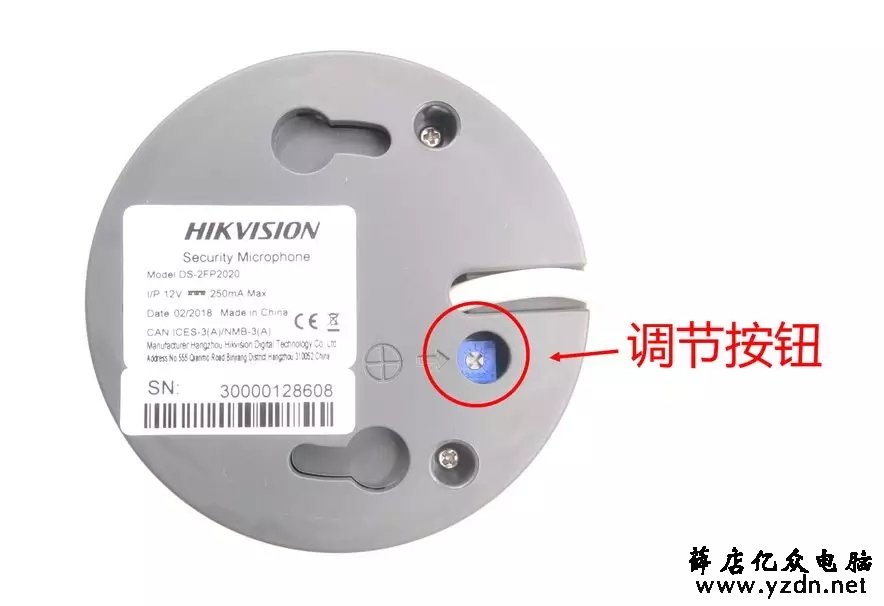

如果播放时有噪声，各位可以尝试一下用螺丝刀调一下拾音器调节按钮，一般而言调节旋钮都在底部位置。
04
摄像机设置
最后一步（很重要）。

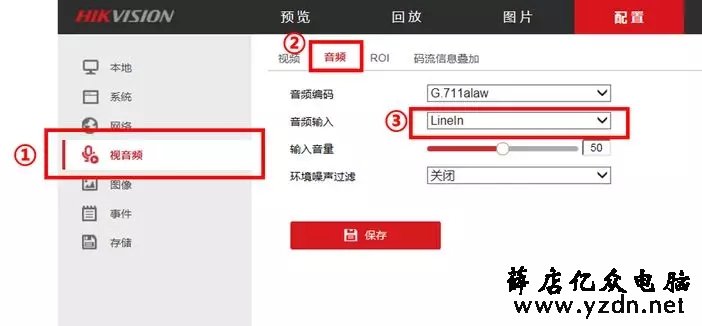

接线完毕后我们就需要去IE端进行摄像机的设置，通过“配置-视音频-音频-音频输入”，选择Linein即可选择外接音频的使用。
